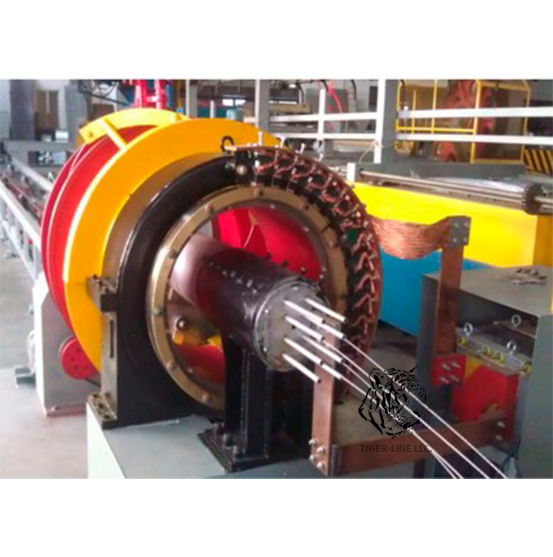

Сваенавивочный станок
Сваенавивочный станок — автоматическое оборудование для навивания и сварки арматурных каркасов с минимальным участием оператора. Обеспечивает высокое качество сварки (потеря прочности ≤5%), точную подачу проволоки, защиту от перегрузок и контроль доступа. Работает с каркасами до 12 м, диаметром стержней 10-20 мм и шагом 75-150 мм. Оснащён ЧПУ и сварочным трансформатором 200 кВт.
Описание
Особенности и преимущества станка
Станок работает в полностью автоматическом режиме навивания каркаса, что минимизирует участие оператора — требуется лишь заправка заготовки и выгрузка готового изделия.
- Высокое качество сварки - Регулировка сварочного тока и его стабилизация обеспечивают равномерный и качественный провар каркаса. Трансформатор типа ТК позволяет точно настраивать силу тока, исключая пережёг свариваемой проволоки или недовар при соединении арматур большого диаметра.
- Надёжность и защита оборудования - Машина оснащена системой защиты двигателей от короткого замыкания, перегрева, обрыва фазы и механической перегрузки.
- Контроль доступа - Реализована защита и контроль доступа к электрооборудованию для повышения безопасности эксплуатации.
- Точность подачи и вращения - Проволока подаётся точно в центр электрода, что обеспечивает стабильное качество сварки. Точная регулировка скорости вращения предотвращает закручивание каркаса винтом и гарантирует геометрическую точность готового изделия.
Характеристики
| Модель | FH400-6 |
|---|---|
| Номинальное рабочее напряжение | 415 В, 3 фазы, 50 Гц |
| Размер каркаса | 200х200мм/250х250мм/300x300 мм/350x350 мм/400x400 мм |
| Длина сварного арматурного каркаса | 3-12 м |
| Количество продольных стержней | 4 шт |
| Диаметр продольного стержня | 10-20 мм |
| Диаметр проволоки | 4,5-6 мм |
| Шаг | 75-150 мм |
| Потеря прочности сварного соединения | ≤5% |
| Сварочный трансформатор | 200 кВт, с воздушным охлаждением |
| Метод сварки | электросварка |
| Контроллер | ЧПУ |
